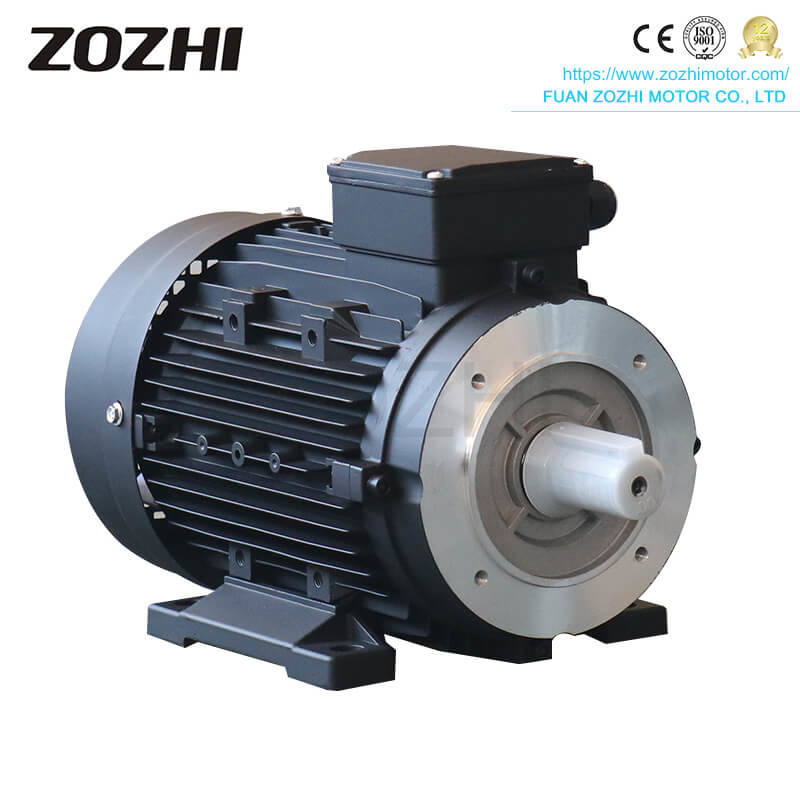

IE3-Reihe Premium Efficiency Drei-Phasen-Asynchronmotor

  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
Herkunftsort FUAN CHINA
Markenname ZOZHI
Zertifizierung CE,ISO
Modellnummer MS100L1-4
Min Bestellmenge 1 PC
Preis $35.3~$45.5
Verpackung Informationen Verpackt in Kartons, Furnierkiste oder Holzkiste.
Lieferzeit 25 Werktage empfingen nachher Ihre Zahlung
Zahlungsbedingungen L/C, T/T
Versorgungsmaterial-Fähigkeit 10000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktbezeichnung 3-Phasen-Induktionsmotor Anwendung Fahren
Macht 2.2kw/3hp Polnisch 4
Phase Drei Phasen Wohnung Aluminium
Isolationsklasse B,F Schutz IP44 / IP54
Nennspannung 380 V Dienstpflicht S1 (kontinuierlich)
Flansch-Größe B35
Hervorheben

Drei-Phasen-Asynchronmotor der IE3-Serie

,

Höchstwirksame dreiphasige asynchrone Motoren

,

Asynchrone Motoren der IE3-Serie
Hinterlass eine Nachricht
Produkt-Beschreibung

Warm verkaufen Hochdruck-Induktionsmotor Hochleistungsmotor 3kw, 4kw 5.5kw 7.5kw, 11kw, 15kw Dreiphasenmotor für Hochdruck

Technische Eigenschaften des Premium Efficiency-Drei-Phasen-Asynchronmotors der IE3-Serie

(1) Hochlastkapazitäten

(2) Vollständig geschlossene Ventilatorgekühlte Motoren sind nach IEC, GB und anderen Normen konzipiert.

(3) Die Rahmen bestehen aus Gusseisen, während die Endboxen aus Stahlplatten bestehen können.

(4) Der Wirkungsgrad kann den Anforderungen der Normen GB18613-2013 und IEC60034-30 entsprechen.

(5) Standarddrei-Phasenmotoren mit Rahmen 80-132 mit Dichtungsdichtung an der DE sind Standard und die Norm für Motoren mit Rahmen 160 und höher mit Dichtung an der DE.

(6) Die Wicklungen können verschiedene Spannungs- und Frequenzarten (50HZ oder 60HZ) unterstützen.

(7) Es kann innerhalb von 2 Minuten einhalbmal mehr Nennstrom (IEC60034-1) aushalten.

(8) Um Feuchtigkeit zu vermeiden, kann ein Heizgerät hinzugefügt werden.

(9) Für den Schutz von Wicklungen und Lagern können PTC, PT100 und andere thermische Elemente gewählt werden.

Vorteile von dreiphasigen asynchronen Motoren der Serie IE3/YE3

(1) Effizienzsteigerung

Neue Wicklungen und Niedrigverlust-Silizium-Stahlbleche werden eingesetzt, um den Verlust der Motoren zu verringern und den Wirkungsgrad zu verbessern.

(2) Zuverlässige Qualität und überlegene Eigenschaften

Um eine gute Dämmung zu gewährleisten und die Lebensdauer zu verlängern, werden Standardmotoren mit F-Dämmung und Temperaturanstieg von 80 K untersucht.

(3) Spannung, Wirkungsgrad

Gemäß den Anforderungen an Spannungs- und Frequenzverträglichkeit der Klasse A in der Norm IEC60034-1 beträgt die Spannungsverträglichkeit des Motors ±5% und die Frequenzverträglichkeit ±2%.

(4) Nennleistung

Die Nennleistung bedeutet, daß sie der Norm IEC 600341-1 entspricht, kontinuierliches Arbeiten kann erfolgen, wenn die Kühlmitteltemperatur (CT) 40°C beträgt und die Höhe des Arbeitsplatzes unter 1000 m liegt.Die Motoren können 1.5 mal mehr Nennstrom innerhalb von 2 Minuten unter Nennspannung und Nennfrequenz.

IE3-Serie Premium Efficiency Drei-Phasen-Asynchronmotoren-Anwendung

Supper High Efficiency Standard-Drei-Phasen-Motoren können auf alle Arten von Maschinen angewendet werden, wie Werkzeugmaschinen, Luftkompressor, Pumpe, Lüftung, Reduktionsgetriebe, Getriebe,Bergbau-AusrüstungDie Motoren dürfen jedoch nicht an brennbaren, explosionsfähigen und korrosiven Arbeitsplätzen eingesetzt werden.





Typ: Die Mitgliedstaaten
Umgebungstemperatur -15-40°C
Höhenstand ≤ 1000 mm
Häufigkeit 50/60hz ± 2%
Spannung 380V ± 5%
Schutzklasse IP54
Isolationsklasse B
Arbeitsweise S1
Herkunftsort Einzelne
Geschwindigkeitsbereich

0-100 Hz





3 Phasen Induktionsmotor



Größe der Anlage und Gesamtgröße:

Rahmen Montageabmessungen ((mm)             Abmessungen des Rahmens ((mm)
  IMB14 IMB5 AB Klimatisierung AD HD L
Größe Eine B c D E F G H K M N P R S T M N P R S T
56 90 71 36 9 20 3 7.2 56 5.8 65 So 80 0 M5 2.5 100 80 120 0 7 3 110 120 100 155 195
63 100 80 40 11 23 4 8.5 63 7 75 60 90 0 M5 2.5 115 95 140 0 10 3 125 130 110 173 215
71 112 90 45 14 30 5 11 71 7 85 70 105 0 M6 2.5 130 110 160 0 10 3.5 140 150 117 188 246
80 125 100 50 19 40 6 15.5 80 10 100 80 120 0 M6 3 165 130 200 0 12 3.5 160 170 135 215 285
90S 140 100 56 24 So 8 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
90 L 140 125 56 24 50 Ein 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
100 160 140 63 28 60 8 24 100 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 206 206 150 250 376
112 190 140 70 28 60 8 24 112 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 222 228 170 285 400
132S 216 140 89 38 80 10 33 132 12 165 1B0 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 460
132M 216 178 89 38 80 10 33 132 12 165 130 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 500
160 Meter 254 210 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 615
160 L 254 254 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 675


Technische Daten:

Modell Leistung ((kw) Spannung (v) Frequenz ((Hz) Nennstrom ((A) Geschwindigkeit ((r/min) Eff.(%) Leistungsfaktor (cos

Tstart/Tn (Zeiten)
Geschwindigkeit 3000 Dreh/min 2-Pole 50 Hz
MS561-2 0.09 400 50 0.32 2758 59.0 0.68 2.3 2.4
MS562-2 0.12 400 50 0.39 2780 63.0 0.71 2.3 2.4
MS563-2 0.18 400 50 0.50 2780 65.0 0.80 2.3 2.4
MS631-2 0.18 400 50 0.50 2715 65.0 0.80 2.2 2.4
MS632-2 0.25 400 50 0.66 2715 68.0 0.81 2,2 2.4
MS633-2 0.37 400 50 0.94 2715 70.0 0.81 2.5 2.7
MS711-2 0.37 400 50 0.94 2690 70.0 0.81 2.2 2.4
MS712-2 0.55 400 50 1.33 2715 73.0 0.82 2.2 2.4
MS713-2 0.75 400 50 1.81 2700 72.1 0.83 2.6 2.9
MS801-2 0.75 400 50 1.81 2730 72.1 0.83 2.2 2.4
MS802-2 1.10 400 50 2.52 2745 75.0 0.84 2.2 2.4
MS80B-2 1.50 400 50 3.34 2770 77.2 0.84 2.8 3.1
MS90S-2 1.50 400 50 3.34 2770 77.2 0.84 2.2 2.4
MS90L-2 2.20 400 50 4.69 2770 79.7 0.85 2.2 2.4
MS90L1-2 3.00 400 50 6.11 2800 81.5 0.87 3.0 3.2
MS100L-2 3.00 400 50 6.11 2870 81.5 0.87 2.2 2.3
MS100L1-2 4.00 400 50 7.90 2880 83.1 0.88 2.5 2.7
MS112M-2 4.00 400 50 7.90 2890 83.1 0.88 2.5 2.7
MS112M1-2 5.50 400 50 10.65 2900 84.7 0.88 2.5 2.7
MS132S1-2 5.50 400 50 10.65 2910 84.7 0.88 2.5 2.7
MS132S2-2 7.50 400 50 14.30 2900 86.0 0.88 2.5 2.7
MS132M1-2 9.20 400 50 16.95 2910 88.0 0.89 2.5 2.7
MS132M2-2 11.00 400 50 20.36 2920 87.6 0.89 2.5 2.7
MS160M1-2 11.00 400 50 20.36 2950 87.6 0.89 2.0 2.2
MS160M2-2 15.00 400 50 27.43 2970 88.7 0.89 2.0 2.2
MS160L-2 18.50 400 50 33.22 2970 89.3 0.90 2.0 2.2
Geschwindigkeit 1500 Dreh/min 4-Pole 50 Hz
MS561-4 0.06 400 50 0,28 1371 53 0.59 2.3 24
MS562-4 0.09 400 50 39 1350 55 0,61 23 2.4
MS563-4 0.12 400 50 42 1380 57 0.72 2.3 24
MS631-4 0.12 400 50 42 1350 S7,0 72 22 2.4
MS632-4 0.18 400 50 0.59 1340 60 0.73 2.2 24
MS633-4 0.25 400 50 75 1350 65 zu 0. 74 22 2.4
MS711-4 0.25 400 50 75 1390 65 0.74 2.2 24
MS712-4 0.37 400 50 1.06 1375 67,0 75 22 2.4
MS713-4 0.55 400 50 149 1380 71 0.75 2.2 24
MS801-4 0.55 400 50 149 1370 71,0 75 22 2.4
MS802-4 0.75 400 50 1,98 1380 72.1 76 2.2 24
MS803-4 1.10 400 50 275 1380 75 77 23 2.5
MS90S-4 1.10 400 50 275 1390 75 0.77 2.2 24
MS90L-4 1.50 400 50 3.55 1400 77.2 79 22 2.4
MS90LM 1.85 400 50 433 1400 78 0.79 2.2 2,4
MS90L2-4 2.20 400 50 4,92 1400 79.7 0.81 2.5 27
MS100LM 2.20 400 50 4,92 1430 79.7 0.81 2.2 23
MS100L2-4 3.00 400 50 648 1430 81S 0,82 22 23
MS100L3-4 4.00 400 50 847 1420 83.1 0.82 2.5 27
MS112M-4 4.00 400 50 847 1430 83.1 0,82 22 23
MS112MM 5.50 400 50 11,29 1435 847 0.83 2.7 3
MS132S-4 5.50 400 50 "•29 1440 847 0,83 22 2.2
MS132M-4 7.50 400 50 14.99 1450 86 0.84 2.2 2,2
MS132LM 9.20 400 50 18,07 1460 87S 0.84 27 3
MS132L2-4 11.00 400 50 21.58 1460 87.6 0.84 2.5 27
MS160M-4 11.00 400 50 21.58 1460 87.6 0.84 2 2.2
MS160L-4 15.00 400 50 2872 1460 887 0.85 2 2,2
Geschwindigkeit 1000 Dreh/min 6-Pole 50 Hz
MS631-6 0.09 400 50 0.43 830 50.0 0.61 2.2 2.4
MS632-6 0.12 400 50 0.53 830 53.0 0.62 2.2 2.4
MS711-6 0.18 400 50 0.70 880 56.0 0.66 2.2 2.4
MS712-6 0.25 400 50 0.90 900 59.0 0.68 2.2 2.4
MS801-6 0.37 400 50 1.23 915 62.0 0.70 2.2 2.4
MS802-6 0.55 400 50 1.70 920 65.0 0.72 2.2 2.4
MS90S-6 0.75 400 50 2.15 930 70.0 0.72 2.2 2.2
MS90L-6 1.10 400 50 2.98 930 72.9 0.73 2.2 2.2
MS100L-6 1.50 400 50 3.84 945 75.2 0.75 2.2 2.2
MS112M-6 2.20 400 50 5.38 945 77.7 0.76 2.2 2.2
MS132S-6 3.00 400 50 7.15 960 79.7 0.76 2.0 2.0
MS132M1-6 4.00 400 50 9.33 960 81.4 0.76 2.0 2.0
MS132M2-6 5.50 400 50 12.41 960 83.1 0.77 2.0 2.0
MS160M-6 7.50 400 50 16.60 970 84.7 0.7
7		 2.0 2.0
MS160L-6 11.00 400 50 23.56 970 86.4 0.78 2.0 2.0







Bewertungen des Kunden:

IE3-Reihe Premium Efficiency Drei-Phasen-Asynchronmotor 0



Versand:

Nach 25~30 Tagen liefern wir die Ware, für lose Waren besser auf der Palette verpackt, um zu vermeiden zerstören

IE3-Reihe Premium Efficiency Drei-Phasen-Asynchronmotor 1









- Ich weiß.



IE3-Reihe Premium Efficiency Drei-Phasen-Asynchronmotor 2

IE3-Reihe Premium Efficiency Drei-Phasen-Asynchronmotor 3

IE3-Reihe Premium Efficiency Drei-Phasen-Asynchronmotor 4

IE3-Reihe Premium Efficiency Drei-Phasen-Asynchronmotor 5

IE3-Reihe Premium Efficiency Drei-Phasen-Asynchronmotor 6





Informationen



Motorlagerheizungsanalyse

(1) Eine unsachgemäße Lagerkoordination führt zu einem schnellen Ausfall des Motorlagersystems.

(2) verursacht derzeit Ablation von Lagersystemkomponenten und Erwärmung von Lagerteilen, was zu einem schweren Ausfall des Lagersystems führt.

(3) Ein unsachgemäßes Schmiersystem führt aufgrund einer schlechten Schmierung zu Lagerheizungen

(4) Lagerheizung durch Anstieg der Motortemperatur oder durch die Betriebstemperatur.





Umbauten:

Kurzschlusselektromotor

Dreiphaseninduktionsmotor

3 Phasen-Asynchronmotor
